Ce guide est valable pour la connexion entre une source video    (lecteur DVD, ordinateur, camescope, magnétoscope DV, etc...) et un projecteur ou un téléviseur même assez  ancien
Pour un ordinateur, vous devez posséder une carte graphique avec une sortie TV (TV-Out).
Il vous faudra également un câble spécifique, péritel (ou SCART), S-Vidéo (ouY/C) (si le TV ou le projecteur possède cette entrée) ou RCA (ou Cinch), de couleur jaune (si le TV
ou le projecteur possède cette entrée).
pour les moniteurs informatiques ils existe d'autres types d'entrées ADC , VGA ou DVI par exemple


Nota: Si vous avez un problème de couleur - image en Noir et blanc - la solution est indiquée dans cet article

LES Principaux standards:

Standard Vidéo composite

Le terme « vidéo composite » désigne un signal vidéo dont les composantes de luminance (luminosité), chrominance (couleur) et pulsations de synchronisation ont été mélangées (mixées) dans un même signal.
Inconvénients:
Etant donné que les différentes composantes du signal sont mélangées, le signal vidéo résultant est d'une qualité médiocre. Il suffit de comparer un signal vidéo contenant du texte en composite et dans un codage à composantes séparées (RGB, YUV ou S-Vidéo) pour vérifier que le texte sera grossièrement détouré en composite.


Standard S-Video

Le standard S-Video (pour « Sony Video »), parfois appelé Y/C, est un mode de transmission vidéo à composantes séparées utilisant des câbles distincts pour faire transiter les informations de luminance (luminosité) et de chrominance (couleur).

Une connexion S-Video permet d'offrir une qualité de vidéo optimale en envoyant simultanément les 576 lignes de l'image, sans entrelacement (en une seule fois).

Le signal S-Vidéo est habituellement transporté via une câble comportant un connecteur mini-DIN 4 broches (deux broches distinctes pour chaque composante vidéo) :


Standard YUV

Le standard YUV (appelé aussi CCIR 601), auparavant baptisée YCrCb (Y Cr Cb), est un modèle de représentation de la couleur dédié à la vidéo analogique.

Il se base sur un mode de transmission vidéo à composantes séparées utilisant trois câbles différents pour faire transiter les informations de luminance (luminosité) et les deux composantes de chrominance (couleur). Il s'agit du format utilisé dans les standards PAL (Phase Alternation Line) et SECAM (Séquentiel Couleur avec Mémoire).

Le paramètre Y représente la luminance (c'est-à-dire l'information en noir et blanc), tandis que U et V permettent de représenter la chrominance, c'est-à-dire l'information sur la couleur. Ce modèle a été mis au point afin de permettre de transmettre des informations colorées aux téléviseurs couleurs, tout en s'assurant que les téléviseurs noir et blanc existant continuent d'afficher une image en tons de gris.

Voici les relations liant Y à R, G et B, U à R et à la luminance, et enfin V à B et à la luminance :

    * Y = 0.299R + 0.587 G + 0.114 B
    * U = -0.147R - 0.289 G + 0.436B = 0.492(B - Y)
    * V = 0.615R -0.515G -0.100B = 0.877(R-Y)

Ainsi U est parfois noté Cr et V noté Cb, d'où la notation YCrCb.


ADAPTATEURS:


JACK <--> RCA :
Le cable S-Vidéo ne "transporte" pas de signal Audio. Il vous faudra donc ajouter un câble audio (rouge et blanc) pour les voies gauche et droite. Si vous n'avez qu'une fiche Jack 3,5 mm sur votre carte audio, il existe dans le commerce des adaptateurs Jack Stéréo mâle vers deux RCA femelles (rouge et blanc). voir illustration ci-dessous

Cet adaptateur, que l'on trouve facilement dans le commerce, possède:
- Un connecteur jack stéréo 3,5 mm mâle
- Deux fiches RCA femelle (Cinch) pour l'audio (rouge et blanche) .
Les fiches RCA peuvent se connecter sur l'adaptateur péritel ci-dessus ou directement sur l'entrée audio du TV si celui-ci en est équipé.


S-VIDEO-COMPOSITE<-->PERITEL


Cet adaptateur, que l'on trouve facilement dans le commerce, possède:
- Un connecteur Péritel (SCART) mâle
- Trois fiches RCA (où Cinch) femelle:
Audio (rouge, voie droite et blanche voie gauche)
Vidéo (jaune) pour un signal vidéo composite
- Une fiche mini din 4 broches (S-Vidéo où Y/C, où encore Ushiden) femelle.
- Un commutateur IN/OUT (pour choisir le sens du signal (entrée vers TV ou sortie de TV).
CONSEIL: choisissez de préférence un modèle de bonne qualité et démontable.
>>En effet les prises Peritel (ou SCART) sont assez fragiles et peuvent provoquer rapidement des problèmes sur l'image; autant choisir un modèle robuste et complet.
>>D'autre part dans certains cas ou la couleur est absente - N et B seulement et que le téléviseur (généralement ancien) ne dispose pas de réglages via le menu, il faut pouvoir souder un fil entre 2 broches, de préférence a l'intérieur de la prise pour des raisons pratiques choisissez le démontable et non entièrement moulé a chaud. (VOIR + Bas )


CONNECTEURS:

S-VIDEO

Ce connecteur est dédié uniquement aux signaux S-Vidéo ( ou Y/C ou encore Ushiden - souvent appelé par erreur S-VHS) de meilleure définition que le composite.
Attention, toutes les TV n'acceptent pas ce signal et aucun magnetoscope VHS n'est compatible. Il est réservé aux magnétoscopes S-VHS, aux lecteurs DVD et aux camescopes. Il est aussi utilisé en sortie TV sur beaucoup de cartes graphiques d'ordinateurs .
Fragiles et peu pratiques a brancher surtout quand il fait sombre...
Longueur pratique maxi des cables : 15 metres

schéma des branchements internes:

1 - Masse Luminance.
2 - Masse Chrominance.
3 - Luminance
4 - Chrominance
5 -  masse externe (cercle entourant les broches).


Cette fiche ne transporte pas l'audio. Pensez donc au câble audio !


PERITEL ou SCART


La prise péritélévision (appelé également prise SCART) est en Europe la prise audio/vidéo de base de beaucoup d'équipements (TV , VHS, DVD ...) . Elle peut transporter 3 types de signal vidéo : composite, s-vidéo et RVB (un seul type à la fois) ainsi que l'audio en stéréo et d'autres signaux de commutation et de synchro .
En général sur une TV qui a plusieurs connecteurs Peritel, une seule  accepte le RVB (meilleure qualité) une autre le S-video, tandis que toutes acceptent le composite.

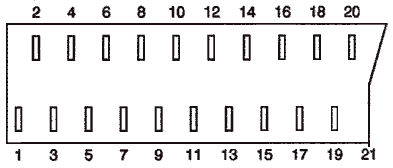

Ci-dessous, le tableau des correspondances des broches de la Péritel:

1- Sortie audio (voie droite)
2- Entrée audio (voie droite)
3- Sortie audio (voie gauche)
4- Masse audio
5- masse bleu
6- Entrée audio (voie gauche)
7- Signal vidéo bleu
8- Commutation lente
9- Masse vert
10- non utilisée
11- Signal vidéo vert
12- non utilisée
13- Masse rouge
14- non utilisée
15- Signal vidéo rouge où Chrominance
16- Commutation rapide
17- Masse vidéo composite
18- Masse commutation rapide
19- Sortie vidéo composite où synchro où sortie luminance
20- Entrée vidéo composite où synchro où luminance
21- Blindage de la fiche (entourant les pines)



PRISES RCA ou CINCH


Cette prise RCA (appelée également prise Cinch) est utilisée en audio (couleurs rouge ou noir / blanc) et en vidéo composite (couleur jaune) . Le signal vidéo de type composite (CVBS) est compatible avec tout les appareils vidéo (Magnétoscope, Téléviseurs, DVD, Camescopes ...). c'est le connecteur le plus répandu dans le domaine grand public et semi-pro.
D'un coté la qualité du signal transporté est la plus basse de tous les types de connectique, mais en revanche les longueurs de câbles peuvent aller jusqu'à 200 mètres si le câble est de bonne qualité...
Il faut compter entre 1 ? à 2 euros le mètre.


PRISES COAXIALES


RCA jaune. S/PDIF (Sony/Philips Digital Interface) est un format d'échange de fichiers numériques audios. Il transite sur une liaison coaxiale asymétrique 75 ohms.

Option AV/S C100BA-A01 (pour la carte ATI RADEON 9200).

Option sortie Video TV composite et S-Video. Si votre carte mère avec vidéo intégrée possède le connecteur pour la petite nappe. Utilisez de préférence la sortie S-Vidéo de meilleure qualité. Si le TV ne possède pas cette entrée, utilisez l'adaptateur avec le cable S-Vidéo (mini din 4 broches) mâle/mâle.


CABLES > les principaux



S-VIDEO vers COMPOSITE RCA Male :


Permet de brancher la sortie Y/C TV out de votre équipement vidéo ou de toutes sources S-vidéo vers votre Téléviseur ou vers votre magnétoscope .
Cable réversible : convertisseur composite vers s-video. >>> Sans audio.


S-VIDEO + AUDIO vers COMPOSITE RCA Male + 2 RCA AUDIO Male :


Permet de brancher la sortie Y/C TV out de vos appareils vidéos ainsi que la sortie audio  (jack stéréo 3.5 mm ) ou toute source S-vidéo vers votre Téléviseur ou vers votre magnétoscope sur 3 fiches RCA (2 audio + 1 vidéo )


S-VIDEO + AUDIO vers COMPOSITE PERITEL :


Permet de brancher la sortie Y/C TV out de votre matériel vidéo ainsi que le son (jack stéréo 3.5 mm ) ou toute source S-vidéo vers votre Téléviseur ou vers votre magnétoscope en composite .







Cet adaptateur sert à la même chose que le premier adaptateur (début de page) mais se présente sous forme de câble, donc moins de risque de "pertes" du signal dues à un mauvais contact.
- Un connecteur jack 3,5 mm mâle
- Deux fiches RCA femelle (Cinch) pour l'audio (rouge et blanche) .


Câble péritel équipé d'un connecteur S-Vidéo (mini-din 4 broches) et de deux fiches RCA (cinch) pour l'audio. Un commutateur IN/OUT est situé sur la péritel pour choisir le sens du signal (IN pour voir la video vers le TV).







Cable S-Vidéo (mini-din 4 broches) mâle-mâle pour relier la sortie S-video de vos appareils, vers le TV (si celui-ci en est équipé) vers l'adaptateur S-Video/composite, ou vers l'adaptateur péritel-S-Vidéo (voir en début de page).
Dans le dernier cas, l'image sur le TV risque d'être en noir et blanc !!!





RCA vers RCA câble vidéo composite

c'est une liaison véhiculant un signal composite en vidéo ou un signal analogique audio (fiche rouge ou blanche ) en principe c'est le moins bon pour la vidéo mais il a l'avantage de pouvoir etre utilisé sur de longues distances jusqu'a 200 metres
Vidéo composite

Le terme « vidéo composite » désigne un signal vidéo dont les composantes de luminance (luminosité), chrominance (couleur) et pulsations de synchronisation ont été mélangées (mixées) dans un même signal.

Les signaux composites transitent habituellement dans des câbles dont les connecteurs sont des prises RCA jaunes (CINCH) :



Le câble RCA transportant la vidéo composite et généralement accompagné de deux câbles RCA rouge et blanc transportant le signal audio en stéréo (gauche et droite).




Inconvénients

Etant donné que les différentes composantes du signal sont mélangées, le signal vidéo résultant est d'une qualité médiocre. Il suffit de comparer un signal vidéo contenant du texte en composite et dans un codage à composantes séparées (RGB, YUV ou S-Vidéo) pour vérifier que le texte sera grossièrement détouré en composite.

Avantages: le signal peut transiter sur de grandes longuers , cables robustes
Quelques variantes:

cables avec prises BNC identiques aux composites mais prises différentes

 cables camescopes avec jack 3,5 vers RCA video et audio








Branchements Ordi vers appareils vidéo (TV, Projecteurs, Tables de mixages etc...)


Il faut tout d'abord relier via un câble S-vidéo ou RCA de l'ordi a l'appareil, puis éventuellement le son de la sortie des écouteurs ou la sortie de ligne sur les entrées audio d'un ampli ou de l'appareil.

Attention au sens de circulation des données. Sur le pc, il faut prendre la sortie; et sur l'appareil connecté il faut prendre l'entrée.
Si la carte graphique ne possède aucun de ces connecteurs, il sera nécessaire de changer de carte graphique ou bien d'investir dans un matériel supplémentaire comme un  adaptateur VGA (VGA Box) ou une carte externe telle que la Matrox Dualhead2Go :

PARAMETRAGE :

Windows:
Il est nécessaire de changer les paramètres de la carte graphique  pour que le branchement fonctionne.
Click  droit sur le bureau > choisir les propriétés graphiques, puis dans le menu "sortie vers" choisir vers téléviseur (même pour un projecteur).
NOTA:
- Attention une résolution 1024 ou plus peut causer quelque soucis, réduire  à 800x600.
- Le menu apparaît seulement si tout est branché correctement.

MACINTOSH:
2 cas:
1-si tout est branché et qu'on démarre l'ordinateur il va automatiquement reconnaître la deuxième sortie et se calibrer comme il faut.
2-Aller dans "préférences système" > Moniteur et choisissez détecter les moniteurs régler ensuite la résolution de sortie souhaitée PAL ou NTSC, 800 x 600 par exemple.
ATTENTION : sur certains modèles il faut confirmer son choix dans les 15 secondes qui suivent - Utilisez alors le bouton rassembler les fenêtres pour pouvoir confirmer
Dans "disposition" vérifiez bien que le bureau est en mode dual étendu et non en mode miroir.

Nota :
- une option permets d'avoir l'icône moniteur dans la barre de menu en haut a droite.

Sur certains modéles la carte graphique est bridées volontairement ibook imac par exemple. dans ce cas il existe un patch pour les débrider : screen spanning doctor a trouver sur internet.
Seuls les Macs mini ne peuvent pas etre débridés...car ils n'ont qu'une seule sortie vidéo DVI; il faut dans ce cas envisager une carte matrox externe Dualhead2Go qui fonctionne d'ailleurs parfaitement sur tous les Mac

A savoir:
- Le câble S-vidéo est prévu à l'origine en noir et blanc et parfois il faut regler le TV
- le s-vidéo possède un détrompeur horizontal , il est très fragile

 sur la plupart des ordinateurs actuels, la connexion est en couleur,  idem pour les télés. mais certaines cartes graphiques bas de gamme ou anciennes ne sortent qu'en N/B en mode S-Video

- Les sorties s-vidéo couleur ont parfois plus de broches que celles des câbles standards a 4 broches - ont peut trouver des cables a 5 6 ou 7 broches dans le commerces

- On peut utiliser un câble composite (avec un adaptateur) pour remplacer le S-vidéo.

PROBLEMES & DEPANNAGE :



L'image du double écran d'un ordinateur passe de la couleur au Noir et Blanc sur un projecteur, moniteur ou sur une TV:

 l'écran tv est en couleur pendant l'allumage, ou d'une manière aléatoire, puis bascule en noir et blanc ensuite pour le bureau étendu,

Solution :

>>> le problème peut venir  du cable s-vidéo qui est branché sur un adaptateur péritel défectueux...Il peut avoir pris du jeu a force de le manipuler, car c'est assez fragile.
Pour récupérer la couleur tapez ou bougez doucement la prise péritel et l'écran passe en couleur. Bref vérifiez tes branchements (alimentation , entrée et sorti s-vidéo ).


L'image est bloquée en noir et blanc ou ne s'affiche pas correctement:


1- verifier dans le menu du TV que le mode S-VIDEO est bien sélectionné sur S-VIDEO.
Certains TV ne proposent pas ce choix (surtout les modèles anciens) et d'autres le font automatiquement...

2- verifiez que vous n'etes pas en NTSC soit sur la table soit sur l'ordi... pour une raison que je ne m'explique pas sur les Macs, ça repasse régulièrement tout seul en NTSC et ça donne une image noir et blanc avec des rayures...
quand on le branches sur un projo ça marche en couleur car il y a une détection automatique... mais pas sur les tables de mixage, les télés etc......

3- verifiez les branchements des cables, eventuellement essayez en d'autres - les S-Videos sont très fragiles et sont parfois trop courts pour bien se connecter dans la prise

4- les cordons adaptateurs S video> RCA : sur certains macs comme les powerbooks la sortie s-video a 6 broches et les câbles du commerce ont souvent 4 broches et ça donne du Noir et blanc quand ça passe dans l'adaptateur du coup il faut un adaptateur d'origine mac  (il y en a aussi chez les marchands de cables vidéo mais c'est assez difficile a trouver..)

5 l'adaptateur DVI > Composite RCA  .. ça peut aussi venir de lui  . le DVI sort soit en digital soit en Digital + analogique  et certains adaptateurs ne sont pas cablés en conséquent .

6- Sur certains PC il y a une option a régler sur l'interface de la carte graphique .
Certaines cartes ne sortent pas  de S Video en couleur...

4-Si vous utilisez un adaptateur S-VIDEO> Peritel et que les actions précédentes n'ont rien donné, il faudra ouvrir la péritel et faire un "pontage" entre les broches 15 et 20 mais dans ce cas, le signal est transformé en "composite". Avant d'effectuer cette manip, assurez-vous que votre TV n'ait pas plusieurs prises péritel.
Il est possible que l'une d'entre elle soit dédié au S-Vidéo. (Voir le schéma plus bas).


 Solution :

 il faudra ouvir la péritel ou l'adaptateur péritel et faire un pont (petit fil dénudé et soudé) entre les broches 15 et 20 pour récupérer  la couleur.
Le signal ne sera plus du S-Vidéo mais un signal composite.
Il faudra relier votre sortie son sur un système d'amplification car le S-Vidéo ne conduit pas de signal audio. (Voir le schéma plus bas).

Schéma du pontage (shunt) pour récupérer la couleur:



Vue interne (arrière des broches) de la prise péritel pour la liaison des deux broches 15 et 20.



Ci-dessus, correspondance d'une prise péritel vers Y/C (ou S-Vidéo ou Ushiden).
Vue externe de face de la prise péritel.

le branchement en S-Vidéo ne permet pas d'avoir le son. Il faudra raccorder les sorties RCA ou Jack stéréo 3,5 mm de la sortie son de l'appareil source.
Il existe aussi un adaptateur Jack stéréo 3,5 mm vers 2 RCA femelle dans le cas ou vous avez une péritel avec sortie S-Vidéo + 2 RCA (Cinch) un rouge ou noir et l'autre blanc.

Repost 0
Published by XRAY CONCEPT - dans TECHNIQUES - TUTORIAUX
commenter cet article
18 août 2006 5 18 /08 /août /2006 14:13
Au pont du Gard le 16 juillet dans ce cadre magnifique ... Laurent Garnier avec un morceau excellent : "the MAN with the RED FACE" la suite en images :

Laurent Garnier
Vidéo envoyée par DKP-xrayconcept
Repost 0
18 août 2006 5 18 /08 /août /2006 11:55
Il y a moins de 2 ans les vidéo projecteurs de 2000 lumens valaient plus de 2000 €.
Ils ont subit une baisse spectaculaire ( inf à 1000 € ) qui permet aux professionnels de l'image, aux espaces evenementiels, aux clubs, salles de concerts etc...  de s'équiper a un cout raisonable....
Voici une petite selection (non exhaustive ) de  modéles économiques et déjà performants.
Les 2000 lumens permettent de projetter une image lumineuse d'au minimum 3m de base et jusqu'a 6 metres dans une ambiance semi-nocturne... les 2000:1 de contraste donnent une image plus nette et piquée qui se verra de plus loin...
le contraste permet en quelques sorte d'augmenter l'efficacité de la puissance lumineuse.
Nous avons éliminé d'office des marques avec lesquelles nous avons constaté de graves défauts de fiabilité comme INFOCUS dont les lampes ont claquées plusieurs fois au bout de 200 heures


UN CONSEIL: achetez d'avance une lampe de rechange ... dans 2 ans elles seront soit introuvables... soit 2 fois + chères...
Autre idée : essayez l'Allemagne ou la Belgique ou les prix sont jusqu'a 50 % moins chers... livraisons aussi rapides qu'en France... SAV no problemo..



MP610 de Benq

Pour environ 600 euros ce projecteur offre 2000 lumens et un excellent contraste de 2000:1 Il est doté des dernières technologies en matière de projection, offrant des performances optimales aux utilisateurs !
Bonne réputation de fiabilité
Caracteristiques techniques:

DLP
Résolution native: SVGA (800 x 600)
Luminosité: 2000 Lumens ANSI
Rapport de contraste: 2000:1
Taille d'image: 80 cm a 8.00 metres
Rapport de proj.: 1,4metres @ 2m
Rapport de zoom: Zoom manuel, 1.15:1
Couleurs: 16.7 millions
Format d'image: 4:3 Natif, 16:9 Sélectionnable
Source lumineuse: 200W, 3000/4000 heures (Normal/Mode éco
Niveau sonore: 29/25 dB (Normal/Mode éco)
Fréquence horizontale: 31-82 kHz
Fréquence verticale: 48-85 Hz
Poids net: 2.72 kg
Objectif F=2.6 à 2.77, f=20.4 à 23.5 mm
Sortie terminales PC : Analogique RGB : Sub-D 15 broches x 1 (partagé)
Audio : Haut-parleurs 2 Watts x 1
Alimentation  100 et 240 VAC, 50 ou 60 Hz
Consommation 285 W (Max.)
Fonctions: vertical Digital Keystone
Mot de passe
Ajustement automatique
Mute
Gel de l'image
Détection automatique de la source
Compatible HDTV
Arrêt automatique
Compatible Macintosh
Refroidissement rapide
Mode 'Hot Key'
connectique:
Analogique RGB : Sub-D 15 broches x 1 (partagé)
Composante Vidéo : Sub-D 15 broches x 1 (partagé)
S-Vidéo : Mini DIN 4 broches x 1
Composite Vidéo : RCA x 1




TOSHIBA TDPS25 : DLP 16:9 1800 ANSI Lumens SVGA
Prix : 603€ HT

Description :
Petit projecteur vidéo compact issu de la gamme TDP de Toshiba, le S25 remplace le S20 en affichant désormais une très bonne luminosité de 1800 lumens ANSI.  le TDP-S25 possède également tous les ingrédients pour profiter d'une projection de qualité. On retrouve également la compatibilité 16/9, le fonctionnement silencieux, les modes gel d'image, zoom numérique et Picture in Picture, mais aussi la correction numérique de trapèze, l'entrée composante RVB via la prise informatique Sub D-15 et la possibilité de fixation au plafond (mode retournement d'image et rétro-projection). Un projecteur DLP séduisant et abordable pour des projections ultra-lumineuses !

Caractéristiques techniques:


Projecteur DLP

Luminosité d'image 1800 ANSI lumens
Rapport de contraste 2000:1
Zoom : 1,2
Résolution native 800 x 600
Résolution maxi 1600 x 1200
Rapport d'image 16/9 , 4/3
Prise en charge des couleurs 24 bit (16.7M couleurs)
Norme vidéo en entrée HDTV , SECAM , NTSC , PAL
Durée de vie de la lampe 3000 heures
Puissance de la lampe 180 Watts
Entrée vidéo: Digital DVI, S-Vidéo , Vidéo composite
Type de sortie audio Haut-parleur(s)
Puissance de sortie audio combinée 1 Watt
Distance minimale de l'écran 1,2 mètres
Distance maximale de l'écran 10 mètres
Dimensions mini d'image 76,2 cm
Dimensions maximales d'image 762 cm
Correction trapezoidale: +/- 15°
Niveau sonore: 36  Db
Poids 3 kg
Garantie de la lampe 90 jours de garantie



ACER PD116PD
Prix env 650 euros TTC
Avec le vidéoprojecteur ACER PD116PD, 2100 lumens, (grand frère du PD 116 de 1800 lumens) un taux de contraste de 2000:1 et une palette de 16,7 millions de couleurs, les images seront toujours aussi nettes et précises, même à une distance de projection élevée.
Sa connectique très complète permet au PD116PD d'accepter de nombreux périphériques informatiques et audio/vidéo.
Bonne fiabilité TESTEE de la marque...
Caracteristiques techniques:

Technologie    DLP
Luminosité (en lumens)    2100
Contraste    2000:1
Résolution    Native SVGA (800 x 600),
Compressée SXGA (1,280 x 1,024)
Mise au point    Zoom manuel et réglage focale manuel
Lampe    Lampe 200W NSH, remplaçable
Durée de vie lampe (en heures)    2000
Distance de projection    1.2m - 12m
Taille image projetée    7,5 m
Recul environ 2m pour un metre de base
Niveau sonore    31 dB
Entrées/sorties:    HDB 15-Pin D-Sub (VGA/Component/HDTV), 1 x 3.5mm audio mini jack, 1 connecteur RS232, 1 x 30-pin DVI-I, 1 HDB 15-Pin D-Sub (VGA/Component/HDTV), 1 Composite Video RCA Jack, 1 S-Video Mini DIN, 1 x 3.5mm audio mini jack, 1 sortie D-Sub, 1 USB pour souris
Standard vidéo :   NTSC (3.58/4.43), PAL (B/D/G/H/I/M/N), SECAM (B/D/G/K/K1/L), HDTV (720p, 1080i), EDTV (480p, 576p), SDTV (480i, 576i)

Poids    2,4 kg



TOSHIBA TDP-S8
dans les 700 euros

Utilisant la technologie DLP, le TDP-S8 dispose de spécificités de pointes (notamment un contraste de 2000:1 et une luminosité de 2000 lumens ANSI) et d'une polyvalence évoluée de part ses réglages et sa connectique complète.

Caracteristiques techniques :
Technologie    DLP
Luminosité (en lumens)    2000 (ANSI)
Contraste    2000:1
Résolution    800x600 (SVGA)
Mise au point    Manuelle
Lampe    Lampe TLPLV6 200W
Durée de vie lampe (en heures)    2000/3000 (mode normal/éco)
Distance de projection :   De 1,2 à 10 m
Taille image projetée  :  De 0,88 à 7,62 m
Niveau sonore    36/33 dB (mode normal/éco)
Entrées: RGB VGA(D-Sub 15 broches) Vidéo composante via RGB, S-Vidéo, Vidéo composite (RCA)
Standard vidéo   Tous
Dimensions    239 x 207 x 107 mm
Poids    2 kg
Verrouillage du panneau de commande
Protection par mot de passe
Mise en arrêt instantané
Auto source
Modification Digitale verticale de l’image en mode 16/9ème



Repost 0
Published by XRAY CONCEPT - dans MATERIELS & SOFTS INFOS
commenter cet article
16 août 2006 3 16 /08 /août /2006 18:59
Une super petite soirée en plein air comme on en aimerait plus souvent...




Il fallait la trouver et disposer du flyer avec l'infoline... 3km de chemin dans la foret et les bois pour arriver dans un terrain dégagé entre arbres et vignes....dans les colines autour de Carnas ...
Du fait de cette discrete publicité seules environ 300 personnes sont là...
Des potes qui étaient en Espagne hier au Rachdingue sont venus nous rejoindre pour passer la soirée avec nous c'est bien cool... d'autres sont venus de Tours ... Rodolphe et Manu (merci les amis... ;) ) Il ya plein de gens qu'on connait ambiance très copains ... chaleureuse et amicale.
Les groupes Electrogènes sont planté dérrière une petite butte pour ne pas trop faire de bruit....
Dans ce cadre sauvage en pleine nature la soirée commence avec du très bon son , de la drum, suivi de sons tribes bien envoyés, enchainés soit par Daaims soit par Decibel soit par Yugo etc...environ 300 personnes s'éclatent sur se son... Il est clair que l'endroit aurait pu en accueillir plus.... le froid gagne un peu tout le monde et meme les passionnés vont se rechauffer dans leur abris respectifs.... vers 5 heures du matin 69DB se met a jouer et c'est l'enchantement....
En début de soirée, nous avons planté un seul écran, mais bien en hauteur a gauche de la tente des musiciens...
Notre praticable est dans le prolongement de la musique... On a installé la table VIXID VJX 16-4 que nous testons a tour de bras depuis le début de l'été...
Là elle est, entre nos 2 ordis ... cela nous permets de tester des config étonnantes, mélanges de Blends de Lumakeyer et de transparences... le résultat déchire la nuit... de superbes images rendue par cette table encore prototype mais qui promet du grand... ...
 jusqu'a midi 69DB n'arrettera pas en balancant ses boucles etranges et si particulières qui volent dans un univers bien a lui... une grande force d'inspiration dans des morceaux bien groove qui font bouger...



Autant la nuit a été glaciale autant le matin nous rechauffe ... et la musique de 69DB aussi ... les teuffeurs qui sont rentrés se réchauffer dans leur voitures et camions ressortent un a un et reviennent danser... 69DB jouera pendanr 6 heures non stop enchainant les rythmes endiablés et toujours aussi surprenants et prenants... Bien sur dés l'aube nous avons rangé le projo et notre matos qui ne servaient plus a rien...
Un moment de musique, de visuels et de fete inoubliable...
 Merci a Daaims Damiens et leur comparses et aussi Rodolphe, Manu et aussi a Alex Nico etc... pour cette bonne bonne soirée... Merci a Vixid pour leur table magique...

TOUTES LES PHOTOS

VIDEO:

69 DB Carnas 12 aout
Vidéo envoyée par DKP-xrayconcept
Repost 0
15 août 2006 2 15 /08 /août /2006 16:17


VJ Blindoff

Report photos Ici:

Rachdingue 11 aout :
Au programme: Crystal Distorsion, Radio Bomb, Lenny dee , MC Jamalski, Heretik Sound system, etc...
Les Vjs Blindoff , Xray concept (Kaxray, Oxy2 , PiXray) et Emilien (AliF) rajouté au dernier moment

Est il encore besoin de présenter le Rachdingue, cette boite mythique crée en 1968 par Dali, Miette, Pierre et des tas d'amis artistes comme Andy Warhol qui venaient y faire la fete.... ?

Départ Montpellier vers 17 heures ... arrivée au Rachdingue vers 20 heures....
un rapide salut a tous ceux qui sont déjà là.... Blindoff, Mathieu, Emilien, Pierre, le boss du Rachdingue, Juan Carlos ex dj de la villa Rouge...et d'autres dont j'ai oublié le nom....
Déchargement du matos... et installation rapide .. on pose un projo et deux cables un pour la grande salle et un pour connecter a l'autre salle vers l'entrée ou il y a un projo et un écran déjà installés ... Blindoff nous pose un ecran de 3x 2m, dans la salle principale en face de la cabine des musiciens. C'est d'ailleurs là qu'on s'installe ... tout le monde est bien serré et on partage 2 mètres avec les lives... mais au moins les musiciens pourront voir l'écran...
 Il a fallu fabriquer une plateforme pour poser le projo qui n'était pas en face de l'écran ... mais vers 21 h 30 tout est prés ... On décide d'utiliser la table Vixid... ça nous a permis de la tester en condition une fois de plus... on lui fait faire des tas de bricolage et elle suit vaillante comme le grand Seb.. la qualité d'image est époustouflante... On remarquera plein de teuffeurs bien scotchés sur les images et qui viennent nous voir pour nous encourager avec gentillesse... des mots simples mais qui touchent... c'est bien qu'il y ait des visuels comme ça... etc....

                                  La Table de mixage  video VJX 16-4  "proto"

Pendant ce temps à l'extérieur, Blindoff s'installe avec les autres VJs qui bossent avec les ALIF sound system , Emilien et ses compères... Ils posent 2 écrans en face a face... et installent leur plan de travail en haut des terrasses.
On a un peu de temps pour visiter cet endroit mythique qui a été décoré par tous le copains et copines de Dali depuis 1968... Des sculptures partout, des lave linges avec de petites télé dedans, des tableaux de Warhol, des compressions de César a l'extèrieur posé négligement au beau milieu de figuiers de Barbarie géants, des tags et signatures de Dali sous les voutes...., une piscine intèrieure
Le Rachdingue fait les choses proprement et organise un catering avec un bon petit repas, du rosé et du café etc.. pour les artistes DJs Live et Vjs ... petite pose repas.... on fait connaissance sur les tables en plein air du coté chillout...
On apprends que Crystal Distorsion est bloqué a Londres par les tentatives d'attentats ... tous les vols sont cloué au sol....
Vers 23h30 tout le monde s'installe et la soirée commence...

En Espagne rien ne bouge avant minuit... mais le parking est déjà plein....

Radio BOMB

A l'ouverture des portes vers Minuit le Rachdingue se remplit rapidement...
Le son à l'intérieur, commence par un live par Neuromix bien chaud .... suivi par Lenny Dee aux platines qui nous fait un set de ouf, Vj KaXray et PiXray aux visuels suivi par KRS des Heretik system qui nous sort un Live endiablé...
La boite est pleine a l'intérieur et l'ambiance est terrible ... ça danse a fond, on siffle et applaudi fort, les Vjettes KaXray et OXY2 mixent ensemble...
 suivra Radio Bomb qui va jouer environ 2 H 30, VJs KaXray et PiXray aux visuels.
Alex (Radio Bomb nous concocte un excellent set mi- tribe mi-Drum'nBass et MC Jamalski viendra le rejoindre pour balancer son flow si personel... vers 6 heures les membres du Rachdingue essaient de les faire arreter pour fermer la boite... mais c'est quasi l'émeute a l'interieur et ils continuent a jouer au moins une demi-heure de plus, les videurs essayent encore et encore de stopper la musique mais a chaque fois ça reprend et le dance floor repart de plus belle.... On balance des "Hasta Luego" et des "the END" en gros sur les écrans, petit a petit les gens sortent les lumières sont allumées et le Rachdingue se vide a regret....
Plein de gens, des musiciens qui ont joué avec nous, des teuffeurs qui ont passé la nuit a danser viennent nous dirent qu'ils ont beaucoup apprécié les visuels...  ... cette année c'est incroyable de voir a quel point l'aspect visuel devient important....et regardé... on a vu plein de gens scotchés sur les écrans et au moins 20 ou 30 personnes venir nous remercier pour les visuels...
D'ailleurs plusieurs teuffeurs, Bruno et ses potes ainsi que d'autres qui étaient la au Rachdingue feront 250 km pour venir nous voir aux vignes enchantées... le lendemain soir.... Une petite famille bien sympa... qui suivent les visuels...

Ensuite le démontage nous prendra une bonne heure, tout est plié on va boire un bon café chez Blindoff a Perpignan ... retour dans les bouchons du week end prolongé d'aout aout :  une horreur ...  on mettra plus de 6 heures pour rejoindre Montpellier....
Bilan, une excellente soirée avec un son de haut niveau des visuels partout qui ont bien plus au spectateurs... une équipe du rachdingue bien sympa et ouverte...

Merci encore a Blindoff et a l'équipe du Rachdingue

Pour ceux qui ne connaissent pas ou qui apprécient MC Jamalsky et Radio Bomb on vous signale deux CD :  Radio BOMB featuring Jamalski "Prime Number" un mélange de tribe Drum avec le flow de Jamalski ... un excellent CD
ainsi qu'un CD plus drum de Jamalski sur du son de Futur Prophecies et de DJ Brusco et autres : "Ruffnecks Revenge" ... les 2 CD sont sur le label "Ozore" records :  ... (FKY, Banditos etc... )


Jamalski et Radio Bomb

Une vidéo mise sur DALImotion (Ah ah ah...)

Rachdingue 11 aout 06
Vidéo envoyée par DKP-xrayconcept
Repost 0
Published by XRAY CONCEPT - dans EVENEMENTS
commenter cet article
11 août 2006 5 11 /08 /août /2006 00:45
Encore une bonne petite soirée qui va déchirer: Au Rachdingue - Villajuiga -Spain le 11 Aout la date ou il ya le plus d'étoiles Filantes ...
CRYSTAL DISTORTION - RADIO BOMB - Lenny DEE et MC Jamalsky ... plus le line up de la terrasse exterieure... ça va faire mal...


VJ Blindoff gére les visus et nous passe en invités surprise... c cool... du bon son et des visus partout dehors dedans ... tout ce qu'on aime et que le public demande....
Repost 0
Published by XRAY CONCEPT - dans EVENEMENTS
commenter cet article
31 juillet 2006 1 31 /07 /juillet /2006 10:56
VIDEO Electromind 06 Grammont Montpellier
Festival Electromind 2006 Video report en forme de rapide coup d'oeil sur 2 des 4 plateaux du festival:
Le monde des Lumieres et le Monde végétal.
Sur le premier du Hip hop avec Slum Village, Dj Premier, Pete Rock, de la Minimal avec Ritchie Hawtin, de l'electro avec A. Rother et enfin un Live de TECHNASIA qui a retournéle dance floor aux visuels les vjs : ZERO, J. MEITZ et XRAY CONCEPT etc... sur le second de la drum avec Elisa do Brasil , Futur Prophecies, Andy C, Dynamite ... et les VJs EMTV, LeCollagiste et LEBranchu...
(vous trouvez tous leur lien dans la colonne de droite )
des photos du festival sont ici...

Electromind 06 VideoReport 1
Vidéo envoyée par DKP-xrayconcept

VIDEO REPORT 2 (Xray Concept)

Autres videos ici  (Ma et Zed)
Repost 0
Published by XRAY CONCEPT - dans EVENEMENTS
commenter cet article
26 juillet 2006 3 26 /07 /juillet /2006 17:30
Les premieres Photos du Festival Electromind 2006 a Grammont ...Visuels et VJs sur toutes les scénes avec du HIP HOP TEchno Minimal & Full On Techno Drum'n Bass Hardtek Tribe Electro Live
Une super soirée pour les amateurs de musique... de danse... et d'ambiances visuelles exceptionelles...
Grosse reussite

First pictures of the Electromind 2006 Festival...
VJs and Visual performances on all the  floors @ Grammont Parc -
Montpellier... fantastic inspiration...
This year  a great Hip Hop Line up without talking about an excelent  minimal techno electro drum'n bass hardtek bunch of artists musicians...
A big success for the electronic music fans.





Photos Album by Vjs Xrayconcept-Hip-hop-Minimal-Electro-Techno > Here -ICI


Photos Album by Vjs Ma and HPnotik-Tribe Hardtek> Here- ICI


Photos Album by Vj Julie Meitz- Hip-HOP Minimal Electro Techno > Here - ICI


Photos Album by Vj Lecollagiste-Drum'n Bass >
Here - ICI


Photos Album by Tillate > Here - ICI


Photos Album by Night Mag > Here-ICI



Cliquez ici pour le report de Ma" (Vj) sur le Monde des Tenebres
Cliquez ici pour "La Bataille de GramOOn" Report fantasticofantaisiste
......... ici pour celui de HPNotiK (VJ) Mondes des Tenebres - Hardtribe
.........ici pour celui de Le Collagiste (VJ) Monde Vegetal- Drum
LES VIDEOS : Report 1
Report 2
Sources et autres photos ici : VJ Xray Concept - VJ Ma Blog - VJ Le collagiste Blog - VJ Bombaklak Blog - Tillate - Night Mag
Repost 0
Published by XRAY CONCEPT - dans EVENEMENTS
commenter cet article
26 juillet 2006 3 26 /07 /juillet /2006 09:59

(Cliquez ICI pour Les Photos )
Un premier compte rendu encore assez imparfait au vu de l'intensité de l'effort fourni...tongue
La saga de la guerre des pixels : Fetard Wars "Le retour des Video Jedi"

Mardi 24 Juillet - 11Heures...

Les derniers Video Jedi viennent de monter dans le "Tofsanstarshooter battle ship" en direction de la galaxie Tolosa 3

La planéte Somm'Hero pleure chaudement le départ des valeureux guerriers qui se sont engagés dans la grande bataille de l'étoile LectroMindus et de ses 4 MONDES, enjeu du basculement de l'équilibre galactique du coté lumineux de la vidéo ...
Le peuple des Xraiders remercie avec ferveur, tous les video Jedi et tous les partisans de la Fédération Veejayrebelle venus des 4 coins de l'univers, pour libérer la Force vijayique
retenue prisonnière par l'empire Chowbizz et les forces sombres qui l'occupent.
Avec l'aide de 2 armes secretement developpées par les chercheurs alliés : le vaisseau Vixid  amplificateur d'illusion d'optique, et la Codanova un controleur spatiotemporel mental a distance... les rebelles anti-Davsiques ont su mener a bien la libération du coté obscur des pixels...

Dans la grande bataille du désert de GraaMoon... on retiendra l'engagement fantastique de Luke Starskywalker avec son vaisseau V4 modifié et de la princesse Ma_Organa, aidés dans cette action par le célébre Nounours de l'espace, pilote de vaisseau de la planéte GAP, Bomb Halak et par le grand Myromyto 1er, qui régne sur la nébuleuse Teknomad,  ce qui a permis la victoire sur les troupes de droïdes du Monde des Ténébres....
Simultanément, une autre bataille cruciale, a mis en jeu le Video Jedi ZeRoch qui a scotché l'adversaire par des images plus rapides qu'eux, l'aventurière de l'espace Julie Meitzanine qui n'hesite pas a emprunter des chemin virtuels pour penetrer les lignes de défenses adverses, aidé par la magicienne galactique Kaxraidane et le droïde humain PiXraidos qui ont hypnotisé l'adversaire, afin de mieux libérer le monde des lumières de l'emprise dominatrice de la Reebok force.... Ce plateau a été conquis après une lutte acharnée qui a bouleversé toutes les stratégies classiques et écrasé les armées violentes de Darkvadog.

Synchrones et en complète harmonie, grâce a un réseau de communication mentale interplanetaires hypercrypté, qui a permis de déjouer complètement les plans machiavéliques de l'empire ChowBizz.... deux autres batailles cruciales ont été brillamment menées par les troupes des Veejayrebels qui ont complétés a merveille l'action et la victoire finale de la fédération.
Il s'agit de la guerre des Glaces et de la bataille des Arbres...
Sur ces deux spots situés a des années lumières et a des coordonnées spatiales que nous ne pouvont pas divulguer pour des raisons de sécurité... les deux armées de la fédération Veejayrebelle ont brillament su retourner la situation et liberer les esclaves Veejayik en passant des alliances équitables avec les Sonoides et les lightoides...malgré une apparente infériorité ... la qualité mentale et les superpouvoirs des acteurs de ces luttes acharnées ont vaincus le conventionnel armement lourd des forces de l'Empire ...
On citera pèle-mêle le Video Jedi ZedXraid qui a su hypnotiser et bloquer les armées adverses dans des images mentales tellement bien rythmées et chaudes, qu'elles ont fait fondre les forces du Froid, tout ceci avec l'aide du grand fou de l'espace Tofsanol qui a créé la DAVErsion dans les forces adverses grace à des cargaisons de bières glacées , et l'Enchanteur CitronGlass qui a brouillé toute les communications des  Allien d'Elenos qui ont pris une grande Clarke...
Dans la bataille de la grande Foret Végétale qui eu lieu sur la planete Drumastika... les forces rebelles menées par Le général Collagistik de la fédération, aidé par son alliance cruciale avec la celebre EM-TeVa megamanipulatrice d'images mentales qui a su créer les illusions d'optique pour tromper l'ennemi et du surpuissant Branchukrashtest dit aussi Manu le Mutin ...qui a le pouvoir de se déguiser en arbre pour mieux capturer ses victimes.... assomées ensuite par un Jet-DOX  devastateur qui en plus a su capturer l'ennemi dans sa camèra a absorbtion de pixels ...


bientot la suite de la saga des Fetards Wars...
Repost 0
Published by XRAY CONCEPT - dans EVENEMENTS
commenter cet article

Recents
